FoxESS Seria H3/AC3 + zeronest

Zestaw zeronest

  • Modem DIN200
  • Zasilacz AC/DC 12V
  • QR kod
  • Antena LTE
  • Instrukcja

Modem DIN200

Urządzenie DIN200 to modem LTE z wbudowaną kartą SIM. Posiada Interfejs RS485 do komunikacji z Inwerterem. Wymaga zasilania napięciem stałym 12V. Posiada złącze Antenowe LTE oraz WMBUS. Urządzenie montujemy na szynie TH35. Posiada 3 diody informujące o stanie urządzenia. Z boku posiada przyklejony QR kod.

Podłączenie zestawu zeronest

Ogólny opis montażu krok po kroku:

  1. Podłączenie przewodów zasilania napięcia zmiennego AC
    Podłącz zasilanie 230V AC do Zasilacza AC/DC (najlepiej poprzez dedykowany wyłącznik nadprądowy)
  2. Podłączenie przewodów zasilania napięcia stałego DC
    Podłącz wyjście Zasilacza AC/DC do dedykowanego wejścia na napięcie stałe 12V DC do Modemu DIN LTE
  3. Podłączenie przewodów komunikacyjnych RS485
    Podłącz odpowiednim przewodem magistralę komunikacyjną RS485 pomiędzy Modem DIN LTE a odczytywanym urządzeniem.
    UWAGA: Podłącz przewody do odpowiednich pinów: A do A, B do B, zgodnie ze schematem interfejsu RS485 na odczytywanym urządzeniu.
  4. Podłączenie i montaż anten
    Antena LTE: podłączenie obowiązkowe
    Antena WMBUS: podłączenie opcjonalne
    UWAGA: Anteny należy zamontować w miejscu zapewniającym możliwie najlepszy zasięg.
  5. Kontrola podłączenia
    Przed podaniem napięcia sprawdź poprawność podłączeń oraz poprawność polaryzacji napięcia zasilającego Modemu DIN LTE.
  6. Konfiguracja urządzenia odczytowego (np. inwertera)
    Ustawienia interfejsu RS485 tj, protokołu komunikacyjnego, adresu, prędkości transmisji zależą od modelu urządzenia podłączonego do Modemu DIN LTE.
  7. Pierwsze uruchomienie
    Uruchomienie (podanie napięcia) Modemu DIN LTE należy przeprowadzić po uprzednim prawidłowym podłączeniu i skonfigurowaniu urządzenia odczytowego (np. inwertera).
  8. Kontrola diod sygnalizacyjnych Modemu DIN LTE

Przykładowa rozdzielnica

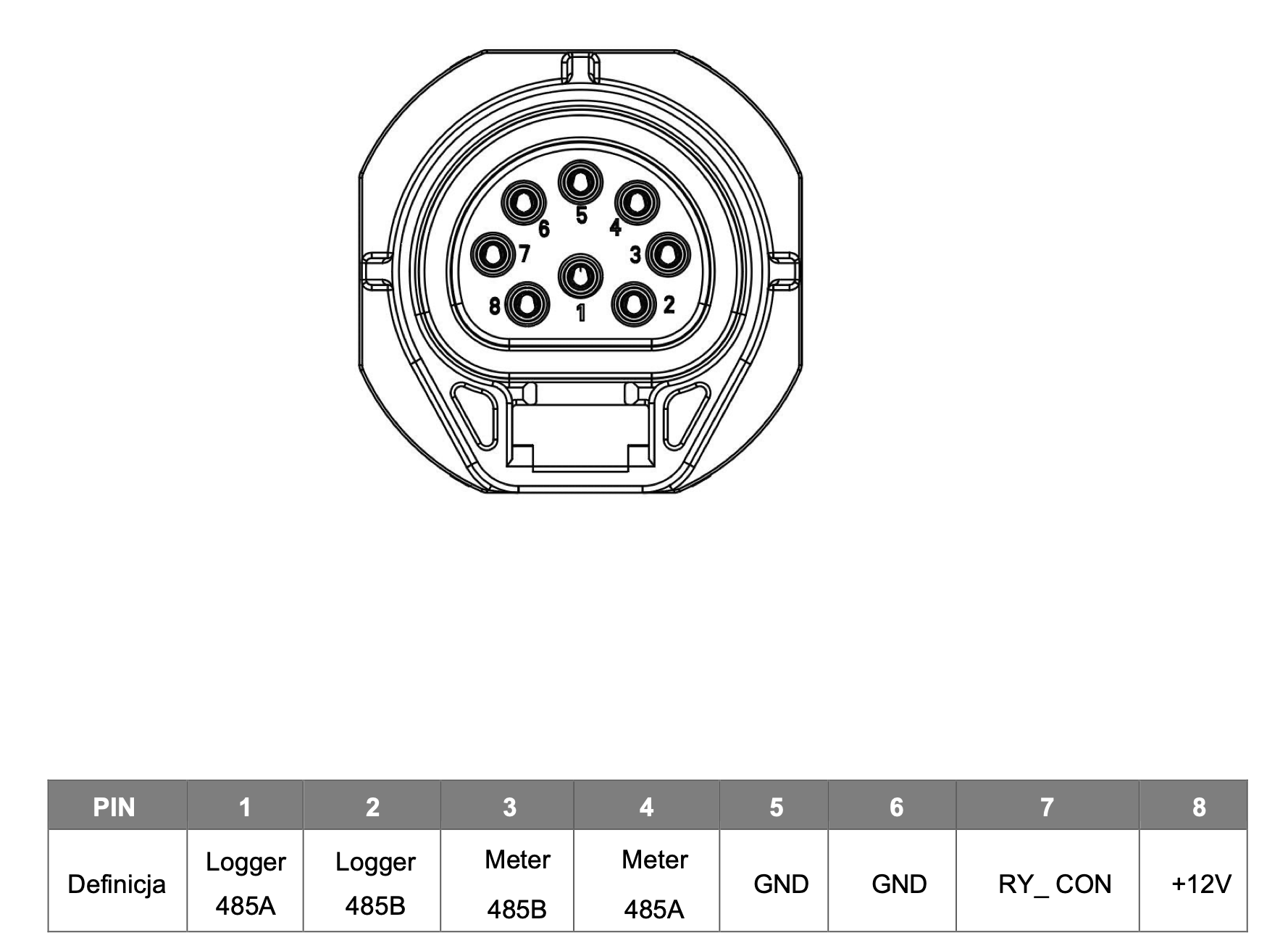

Konektor FoxESS H3/AC3

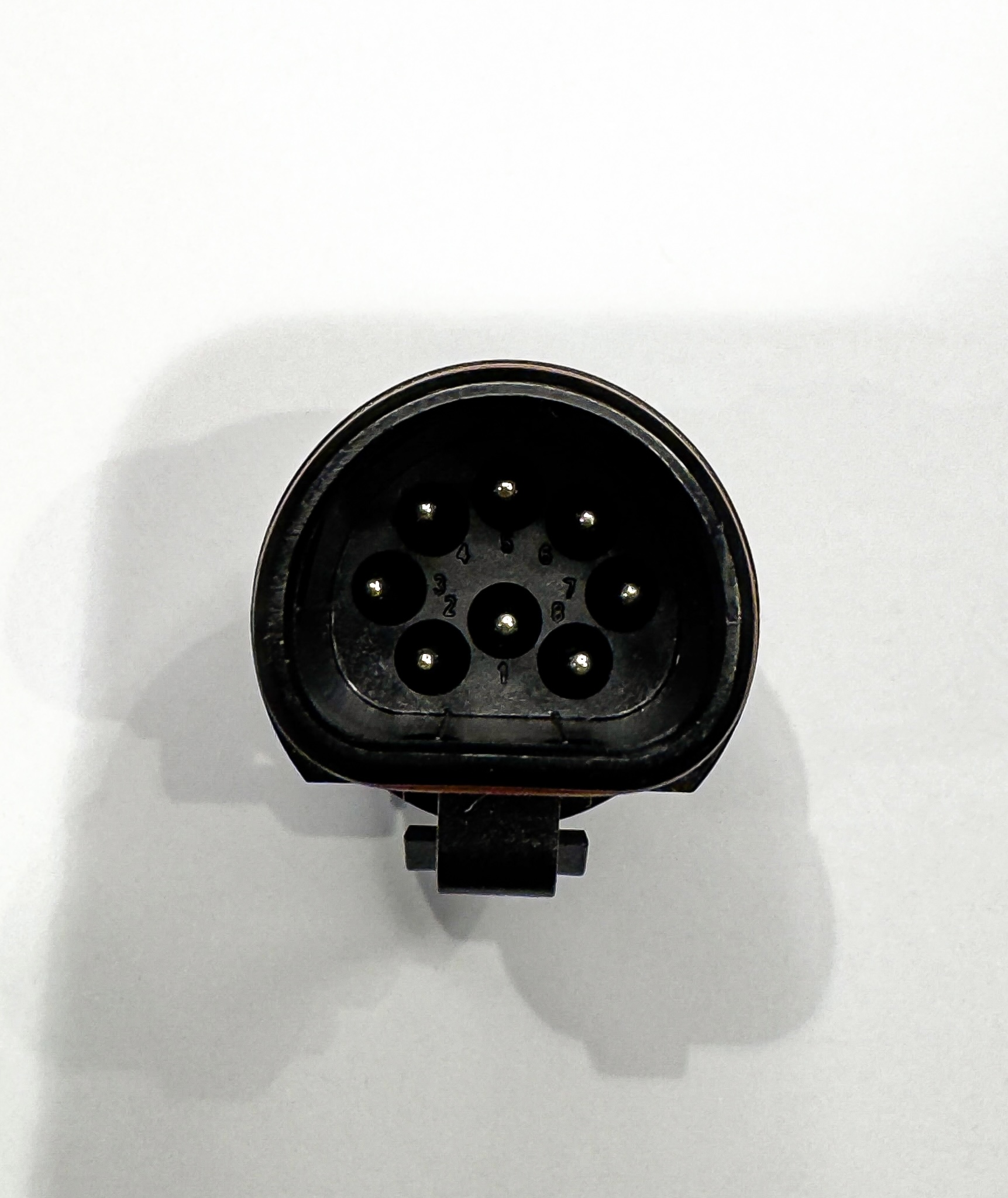

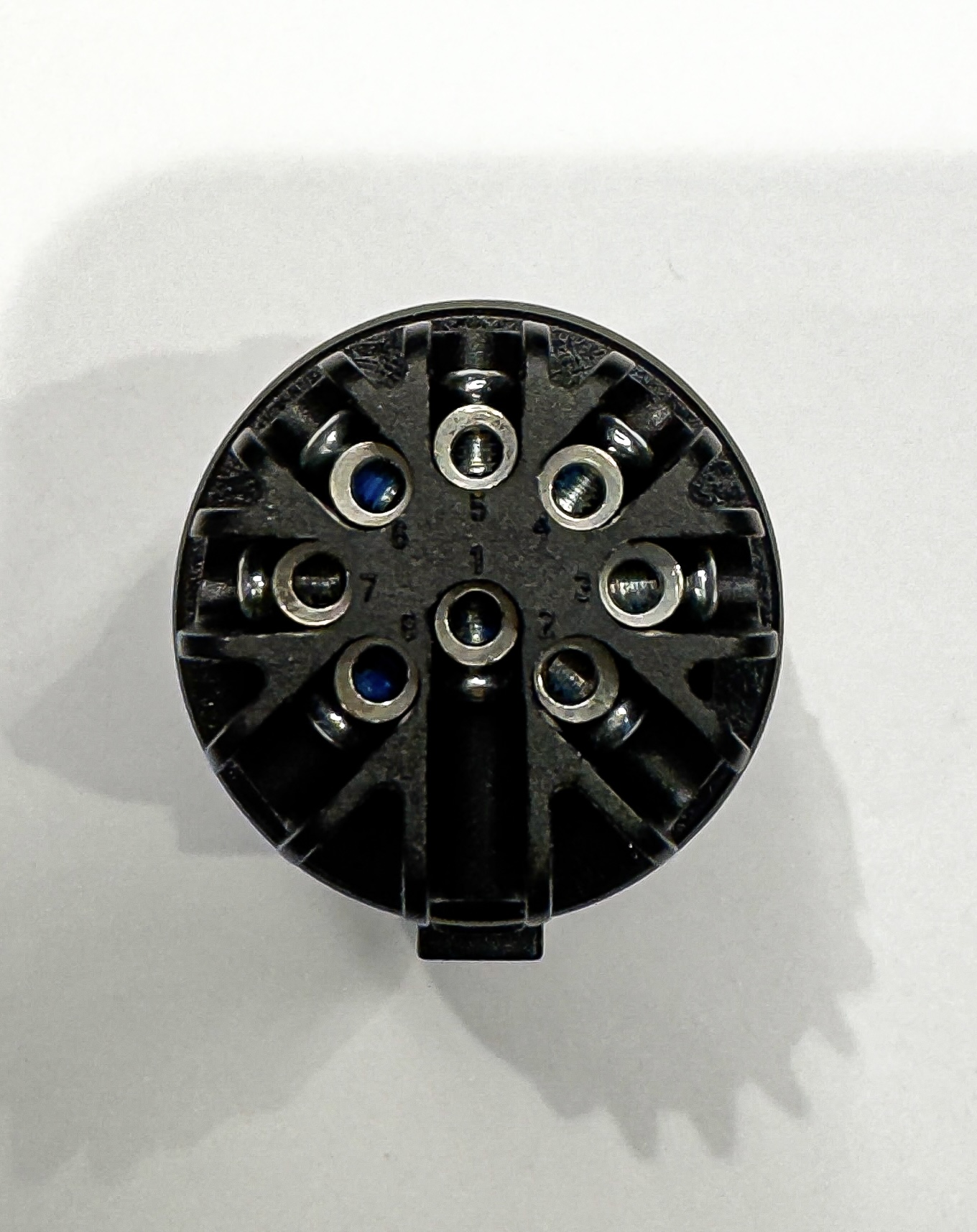

Poniżej znajdują się poglądowe zdjęcia konektora z interfejsem RS485 niezbędnego do podłączenia zestawu zeronest.

Weryfikacja adresu MODBUS

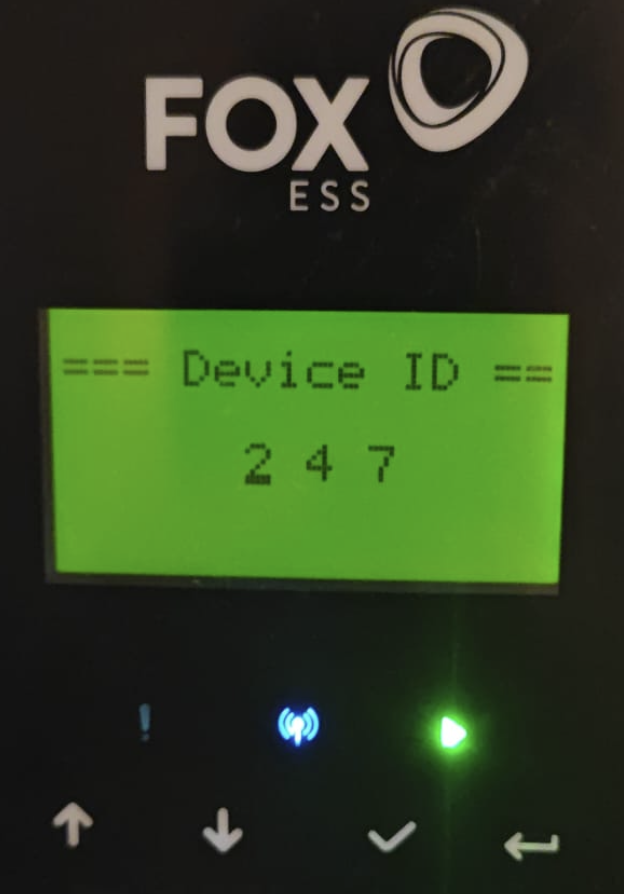

Należy sprawdzić czy na inwerterze FoxESS H3/AC3 znajduje się domyślnie ustawiony adres Device ID na 247

Uruchomienie zestawu zeronest
